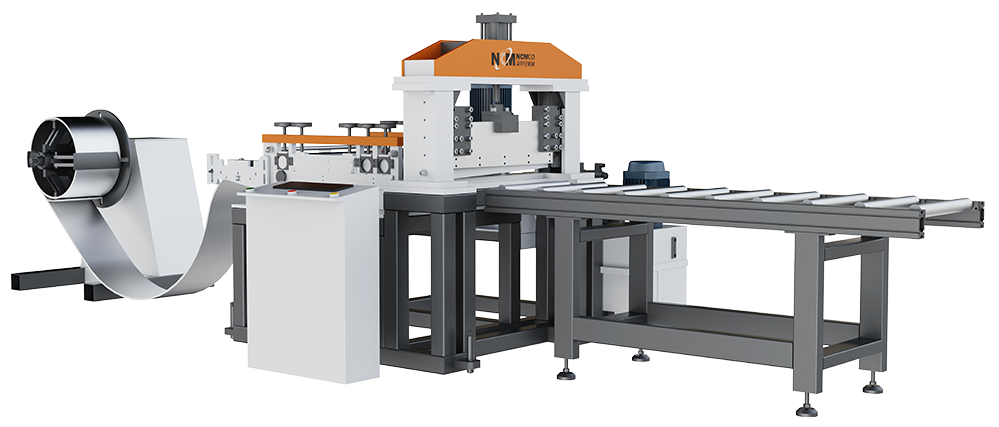

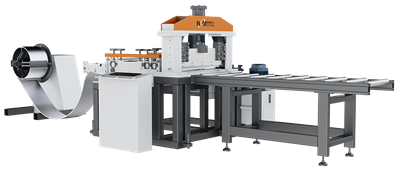

設備用途

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門框卷料開平，并按長度需求予以切斷。

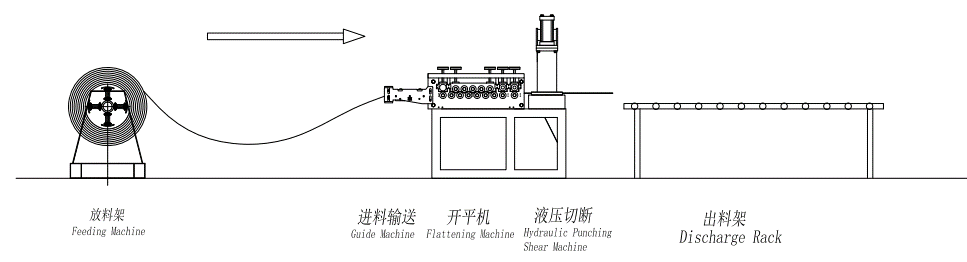

作業原理

卷料送料后，通過滾筒擠壓的方式實現卷料的開平，通過液壓沖剪的方式，實現長度裁剪。

產品特色

●  全自動化作業，一個普工即可操作；

●  PLC控制，精準把控裁剪長度；

●  體積小巧，設計精美，最小化占地面積；

技術參數

細節展示

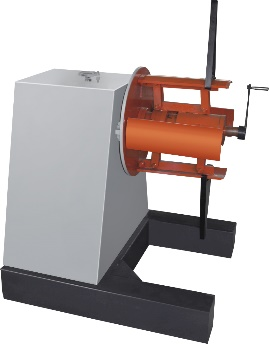

1、放料架（選配）：用于卷料的放置，實現自主送料

●  可按需選配一臺放料架，最大可放置重量5T；

●  放料架采用手搖鎖緊+卡扣固定的方式，雙重保障，確保卷料不會滑落；

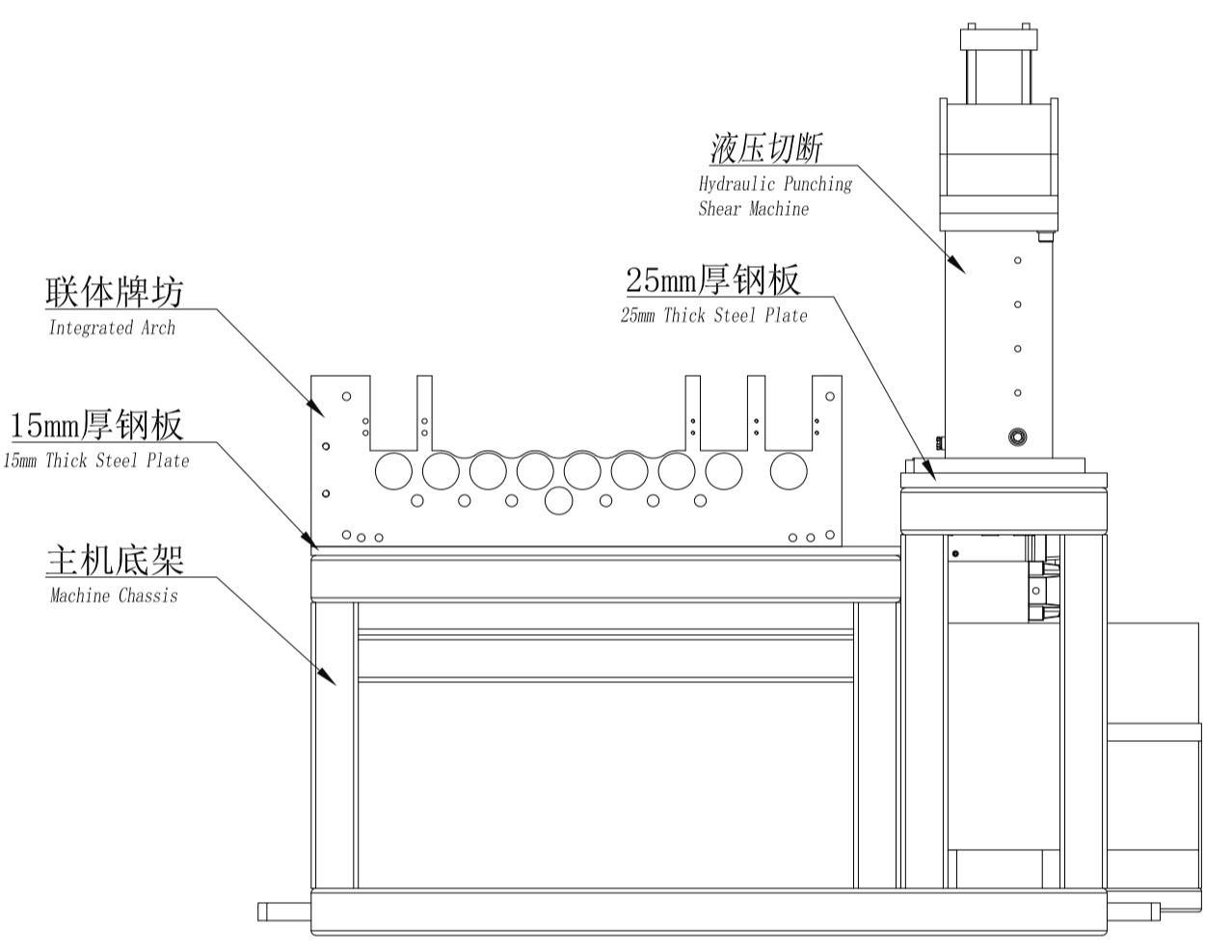

2、主機機架：設備主體結構，是設備的“脊椎骨”

●  主機底架采用方管拼焊而成，拼焊結構經過專業的受力分析，確保平穩扎實；

●  牌坊采用Q235大板一次切割成型，并經由數控龍門銑加工而成，確保工件的精準；

●  牌坊和底架之間加鋪了12mm厚鋼板，以此保障牌坊的水平性；

●  切斷機架和底架之間加鋪了25mm厚鋼板，以此保障切斷的平穩性；

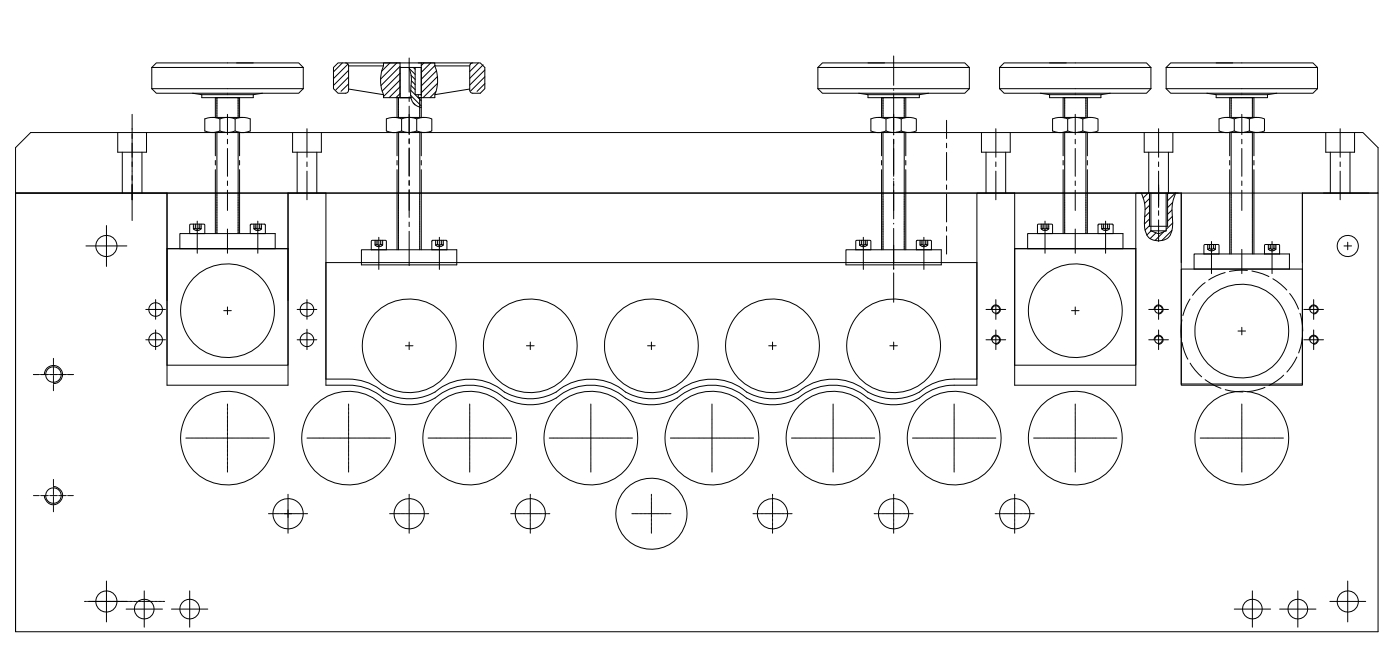

 3、開平裝置：用于各類卷料的輥壓開平

●  采用上八下九共17輥滾壓開平方式，擠壓到位，開平效果極佳；

●  開平可按需進行上下調節，適用于各類厚度的卷料；

●  軋輥輪可按需進行鍍鉻處理，保障表面硬度，經久耐用不易磨損亦不易生銹；

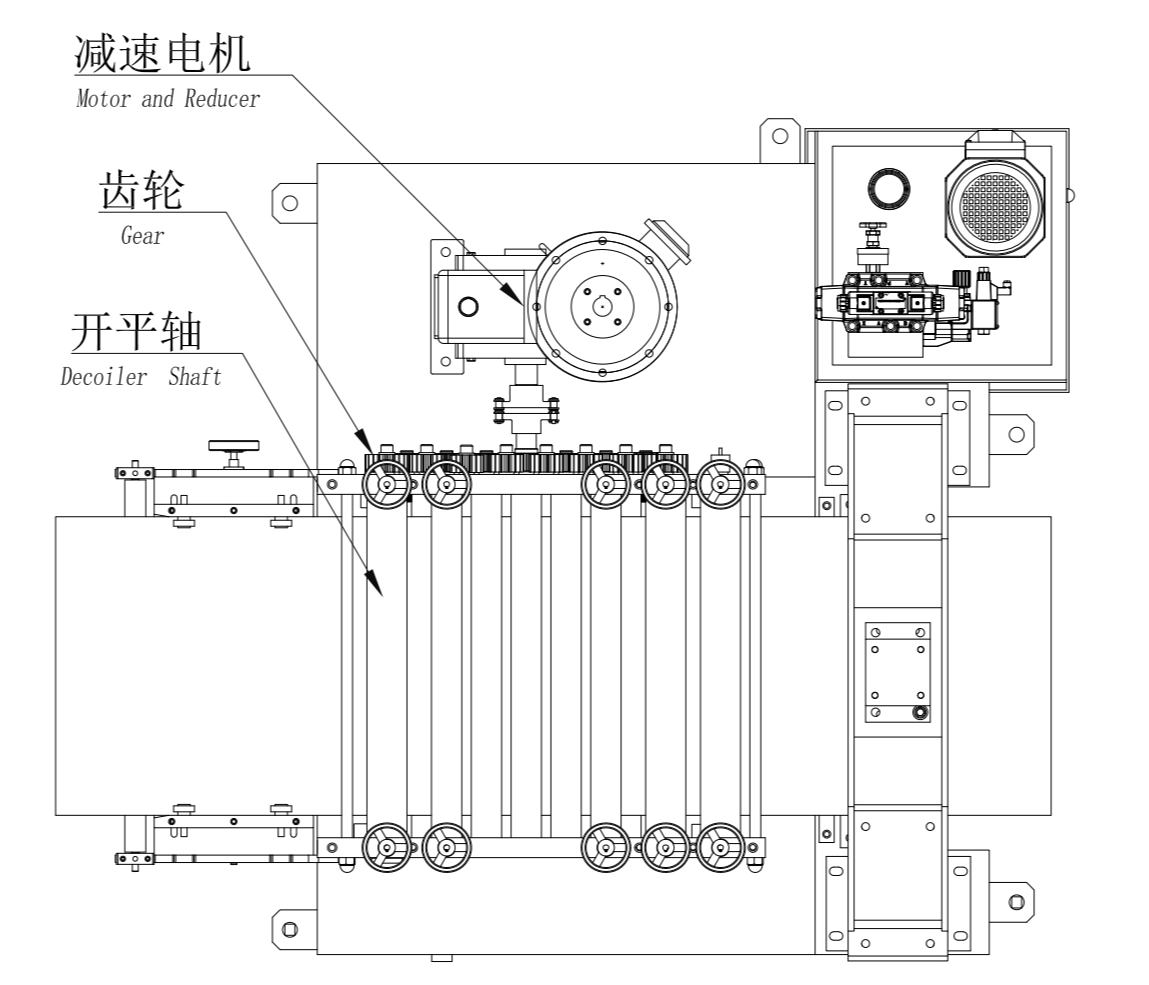

4、傳動裝置：為輥壓開平提供動力輸出

●  采用立式減速機（電機/減速機二合一）帶動齒輪傳動結構，動力輸出穩定且結構輕巧不占過多空間；

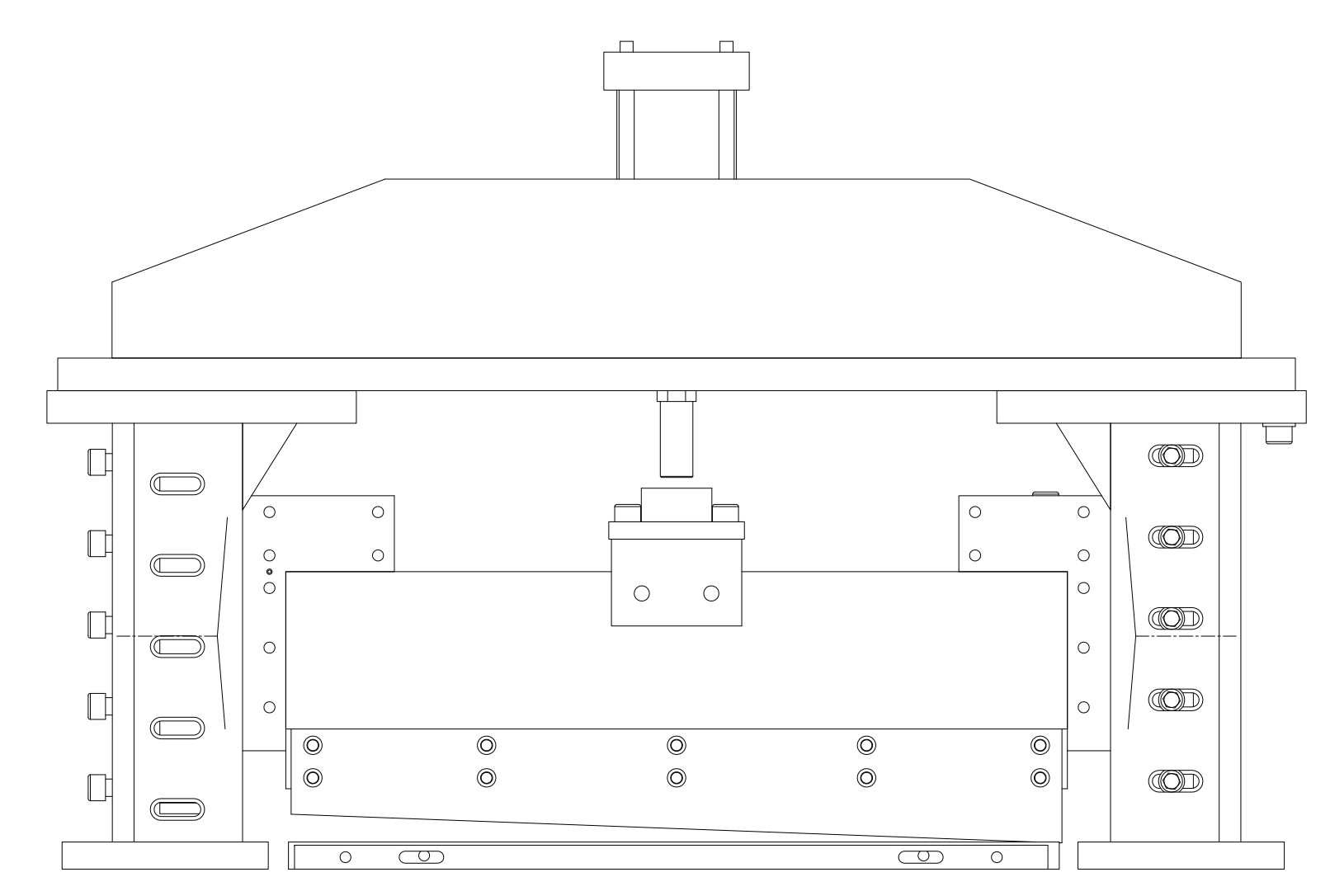

5、切斷裝置：用于各類卷料的長度裁剪

●  切刀模具采用Cr12Mov材質，經久耐用；

●  刀口做傾斜設計，使得剪切阻力減小，更加順暢；

●  切斷采用了液壓加壓的方式，沖壓力度大，裁剪面平整無毛刺，裁剪速度快，噪音小；

●  滾壓元件均采用進口或國內一線品牌產品，經久耐用；

6、出料架（選配）：用于裁剪完畢短料的接取

●  可按需選配一套出料架，切斷完畢自主接料，便于完工料框的下料；

●  出料架設有高低調節裝置，可按需調整高度，靈動性高；

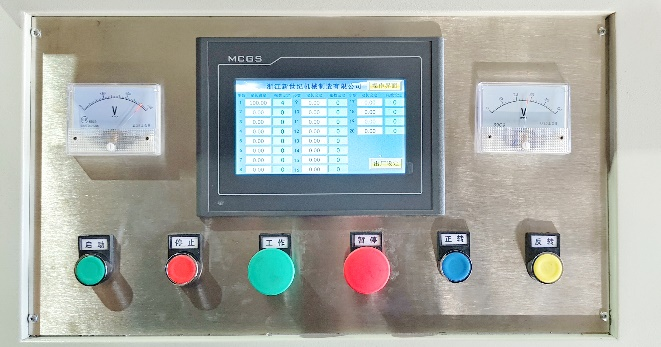

7、電控系統：設備控制系統，是設備的大腦

●  整機采用PLC控制系統，可自定義裁剪長度及裁剪數量，操作方便，一教就會，對工人技能需求低；

隨機資料

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
