設備功用

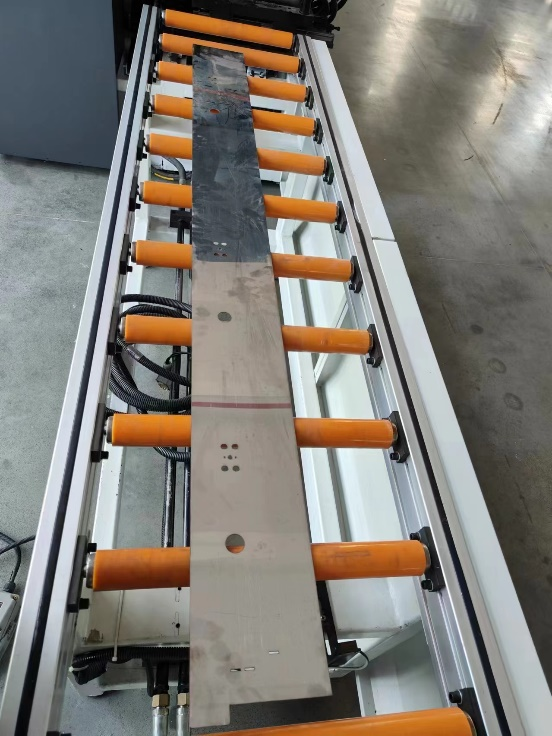

          用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門框/門板短料的修邊，或成型前的鎖孔/鉸鏈孔/安裝孔等孔位成型，或斷面斬角的成型。

作業原理

         將高強度的激光輻射至材料表面，通過激光與材料的相互作用，使被切割物熔化或汽化，并通過高速氣流的輔助作用，對被切割物進行切割。

產品特色

●  框型成型前先行沖孔，能避免后續孔位無法實現的情況；

●  激光切割，無需模具，適用性廣，而且數控控制，尺寸精準；

●  一次性即可完成所有孔位/斬角/修邊，無需額外設備及周轉；

技術參數及主要零部件配置清單

1、技術參數

主要零部件配置清單

細節展示

1、床身

●  床身采用方管焊接，退火加后進行粗加工，然后再進行露天時效處理，剛性好精度高，可保持長時間使用不變形。

2、切割工作臺

●  該機采用龍門式雙驅結構，進口齒輪齒條及高精密的直線導軌，傳動平穩，精度高，可選配交換工作臺，可使切割與上料同時進行，大大提高了機床的生產效率。

3、X、Y、Z軸運動控制

●  X、Y、Z軸均采用日本富士大扭矩伺服電機，高精度、高轉速、大扭矩、大慣量、性能穩定耐用。保證了整機的高速度及加速性。

4、排渣系統

●  床身下部裝有小車，能收集生產過程中的廢料及收集小的零件。

5、除塵系統

●  ZK-6015A-3000W數控激光切割機工作臺有專用分區除塵系統，用于清除生產過程中粉塵、廢氣等物質，使工作環境達到舒適的效果。

6、傳動部分

●  采用臺灣YYC精密齒輪齒條傳動，同時配有集中潤滑裝置。

●  采用日本新寶高精度行星減速機，反向間隙小于2弧分并可調，剛性、抗沖擊能力強，徹底保證精度長期穩定運行。

7、激光切割頭

●  采用進口光纖專用切割頭（配準值鏡組）

●  該切割頭配備有極其靈敏的非接觸傳感裝置，在系統的控制下，能夠?qū)崿F(xiàn)非常穩定的Z軸浮動功能，直接消除了板材不平對切割質量的影響。

8、激光發生器

●  先進的光纖激光器,可連續24小時連續工作。

●  光纖激光器可工作在連續或高達20 kHz的脈沖調制模式下，電光轉換效率高于25%。裝置的動態工作范圍在全部功率的10％～105％之間，并且在整個范圍內光束發散角或光束質量不會發生變化，從而使設備具有前所未有的功能：同一臺激光器設備能夠同時用于高功率和低功率應比用，如焊接、精密切割等。

●  與工作在低功率下的其它傳統激光器相比，這種激光的發散角要小很多，從而可以使用很長焦距的透鏡大幅加工面積并減少飛濺物對透鏡的污染。設備使用的光纖長度可達15m，能夠適用多輸出端光閘、合束器、振鏡及不同芯徑的光纖。

9、切割軟件

●  圖形化界面，方便操作，專業的切割控制軟件可隨意設計各種圖形及文字，即時加工，支持CAD、CorelDraw等專業制圖軟件。具有編程、排樣、文字處理、工藝設置等強大功能，最大限度地提高了鈑材的管理及利用率。

●  導入、微連接、切割順序、優化切割路徑和優化速度等。

●  可實現部件間隙排樣、部件內嵌入式排樣、部件對稱翻轉排樣、部件旋轉排樣和避免外形重疊和碰撞。

●  內／外角處理，可自動識別和設定。

●  強大的文字處理功能：可將實體字處理成空心字。

●  共邊線段切割優化切割效率，提高鈑金利用率。

●  處理鈑金模塊和數量管理。

●  鈑金余料的處理和利用。

隨機資料

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
