設備功用

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇前后門板鎖邊/鉸鏈邊的輥軋成型。

作業原理

        門板上料后，通過輥軋成型的方式，實現一側邊框的輥軋成型，再手動換邊，實現另一側邊框的輥軋成型。

產品特色

●  雙牌坊雙模具，兩側可同時成型，生產效率高；

●  伺服調節裝置，可按需調節門板間距；

●  全自動作業，一個普工即可操作；

技術參數

細節展示

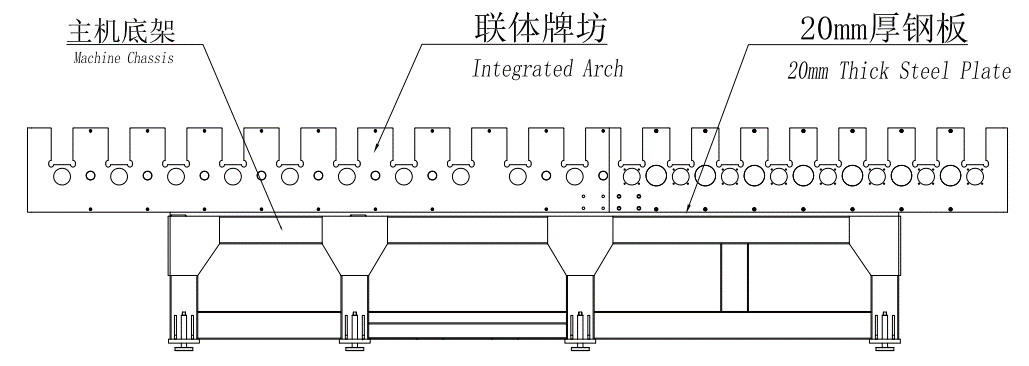

1、主機機架：設備主體結構，是設備的“脊椎骨”

●  主機底架采用方管拼焊而成，拼焊結構經過專業的受力分析，確保平穩扎實；

●  牌坊采用Q235大板一次切割成型，并經由數控龍門銑加工而成，確保工件的精準；

●  牌坊和底架之間加鋪了20mm厚鋼板，以此保障牌坊的水平性；

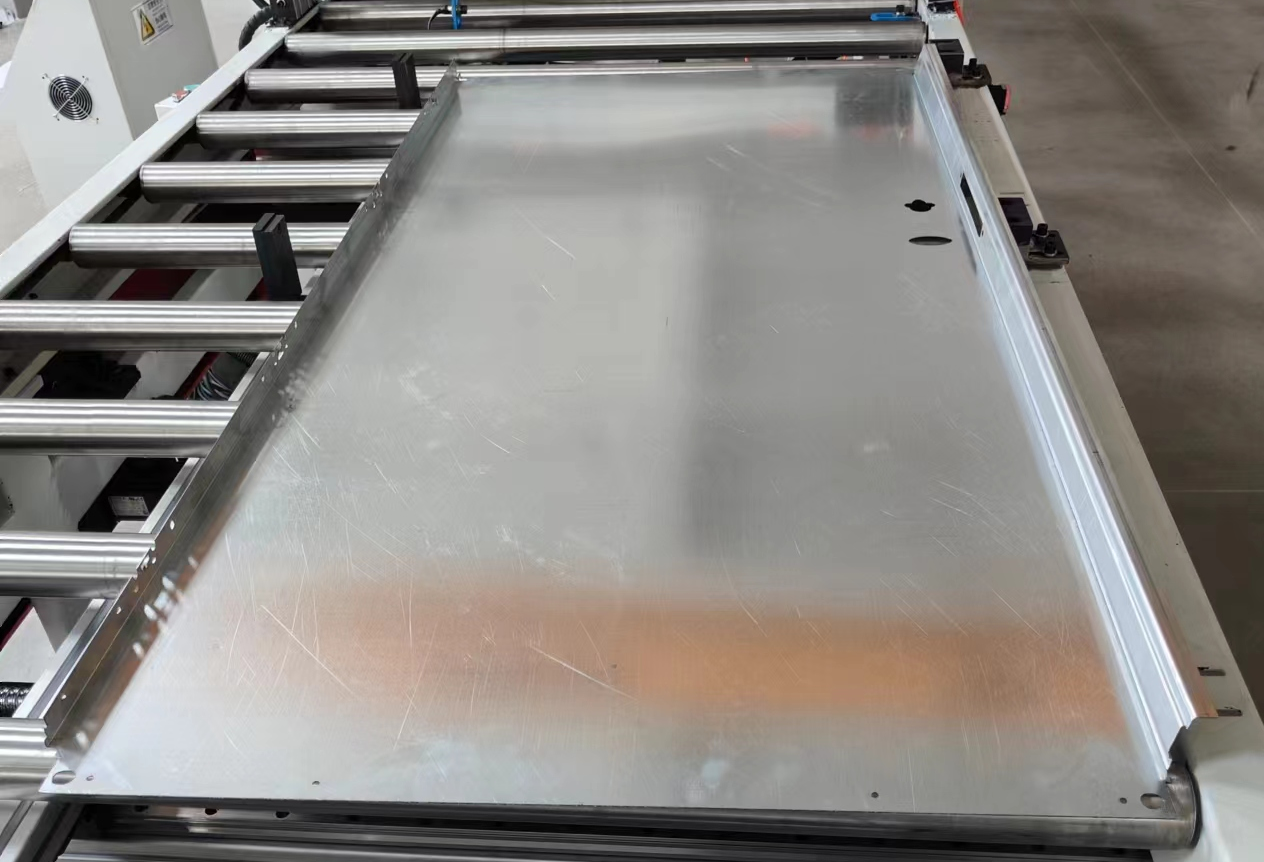

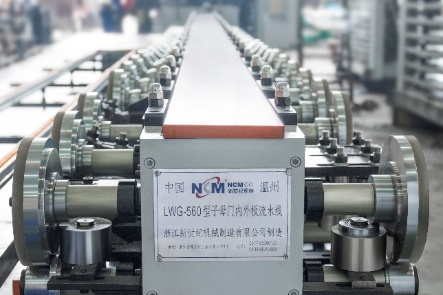

2、輥軋裝置：用于門板兩側框型的輥軋折邊

●采用雙牌坊雙模具的結構，一次可同時進行兩側框型成型；

●輥軋模具均采用<數控車床加工→熱處理→數控車床精車>的加工工藝，在確保模具的正圓率的同時，使其經久耐用不易磨損；

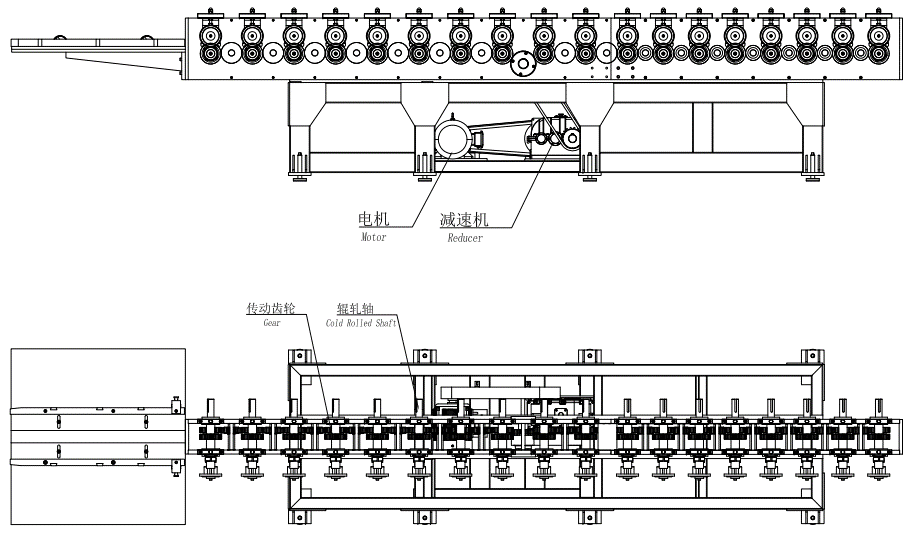

3、傳動裝置：用于輥軋裝置的動力輸出

● 牌坊內置傳動裝置，不易掉落雜物及夾傷手；

● 電機及減速機放置于機架內，不占用額外空間；

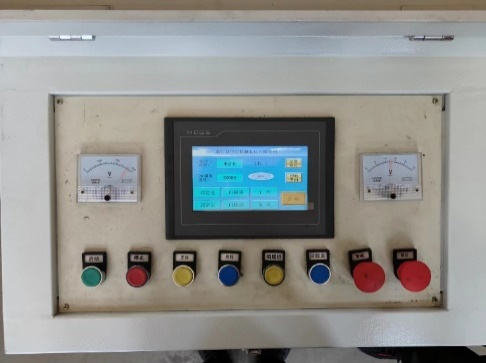

4、電控系統：設備控制系統，是設備的大腦

● 整機采用PLC數控系統控制，可按需選配西門子/臺達/三菱等，系統操作方式簡便，一鍵開機一鍵關機，一教就會，對工人技能要求低；

隨機資料

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
