設備功用

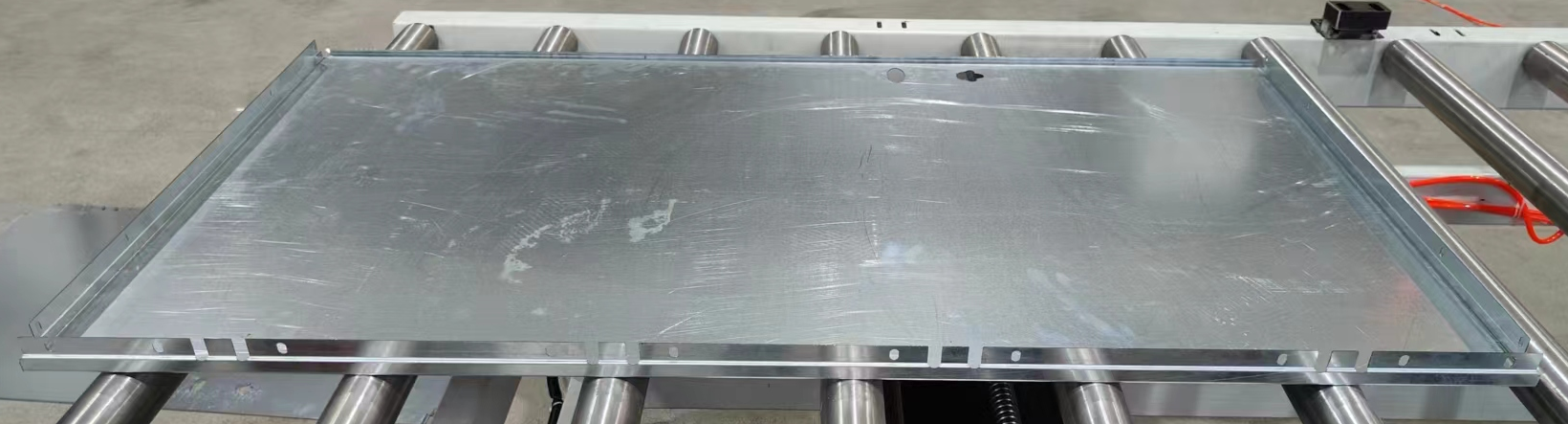

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門門扇前后板四邊一次性成型。

作業原理

通過數控翻邊的方式，實現邊框的成型，并通過機械手臂進行換邊，一次性即可完成四邊的成型。

產品特色

● 一次性即可完成四邊成型，無需額外設備及周轉；

●  自動翻邊，無需模具，適用性廣；

技術參數及主要零部件配置清單

1、技術參數

2、主要零部件配置清單

細節展示

        1.控制系統自主研發，同時考慮到了國內用工文化水平原因，制作出傻瓜式操作模式，不用擔心操作人員情緒化和專業化。

        2.機械部分在數控轉塔基礎上合理的運營了焊接工藝，回火處理工藝，提升了主體床身的韌性和穩定性，達到了國際要求。

        3.豐富的柔性折彎中心裝配經驗，提升了自身的嚴謹性和細節處理，讓設備用的更柔性化。

        4.自主開發的第三代數控系統，系統升級換代方便，不受?chē)?guó)際芯片市場影響，不受距離限制，系統軟件可遠程免費升級。

        5.專業的研發團隊可根據客戶的需求做有償二次開發，可以隨時為客戶提供后期鈑金生產線的銜接延申服務。

        6.壓刀結構穩定，承載力強，不會因?yàn)閴旱督Y(jié)構問題導致設備 工作過程中壓刀產生位移。

        7.折刀采用新型加重型折刀設計，保證設備在折彎不銹鋼時折刀強度能符合折彎力要求。

        8.板材送料/壓緊結構采用艾特發明專利結構，板材送料采用高速滾珠絲桿結構，最快送給速度為 120m/min，加速度最高為1.9G；板材壓緊結構上部分采用滾珠絲桿與連桿配合結構，此機構最大承受壓力值為785Nm，板材壓緊結構下部分采用伺服電機直連減速機結構，傳動精度高，此結構輸出轉速為60rpm/min，并且此結構安裝有承壓軸承，板材壓緊結構下部分最大承受壓力值為1460Nm。

        9.系統最大驅動軸數64軸；軸位設置順序用戶可自行定義；EtherCat刷新周期為2ms,較快的刷新周期可以最大程度提高系統的反應速度，并且數據傳輸 快可以減少整機設備的誤差；軸最大輸出脈沖頻率為500KHz；最大輸入/輸出IO 數為32，此數值可任意配置，豐富了操作空間，保證設備接入全自動生產線接口充分。

隨機資料

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
