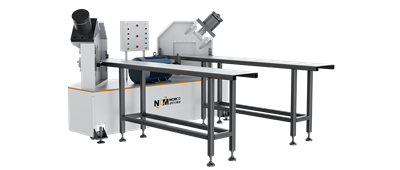

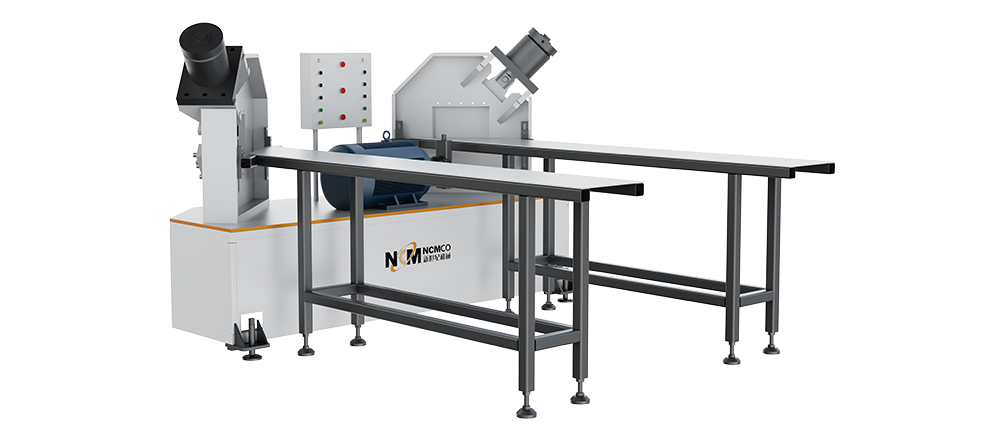

設備功用

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門框斷面的45°角沖剪。

作業原理

門框上料固定后，通過腳踏或者電動的方式實現斷面45°沖剪。

產品特色

● 自動沖壓，對工人的技能需求低；

● 單頭單模具單工藝，無需過多調試周期；

● 體積小巧，不占過多空間；

● 模具沖壓，孔位精準；

技術參數

細節展示

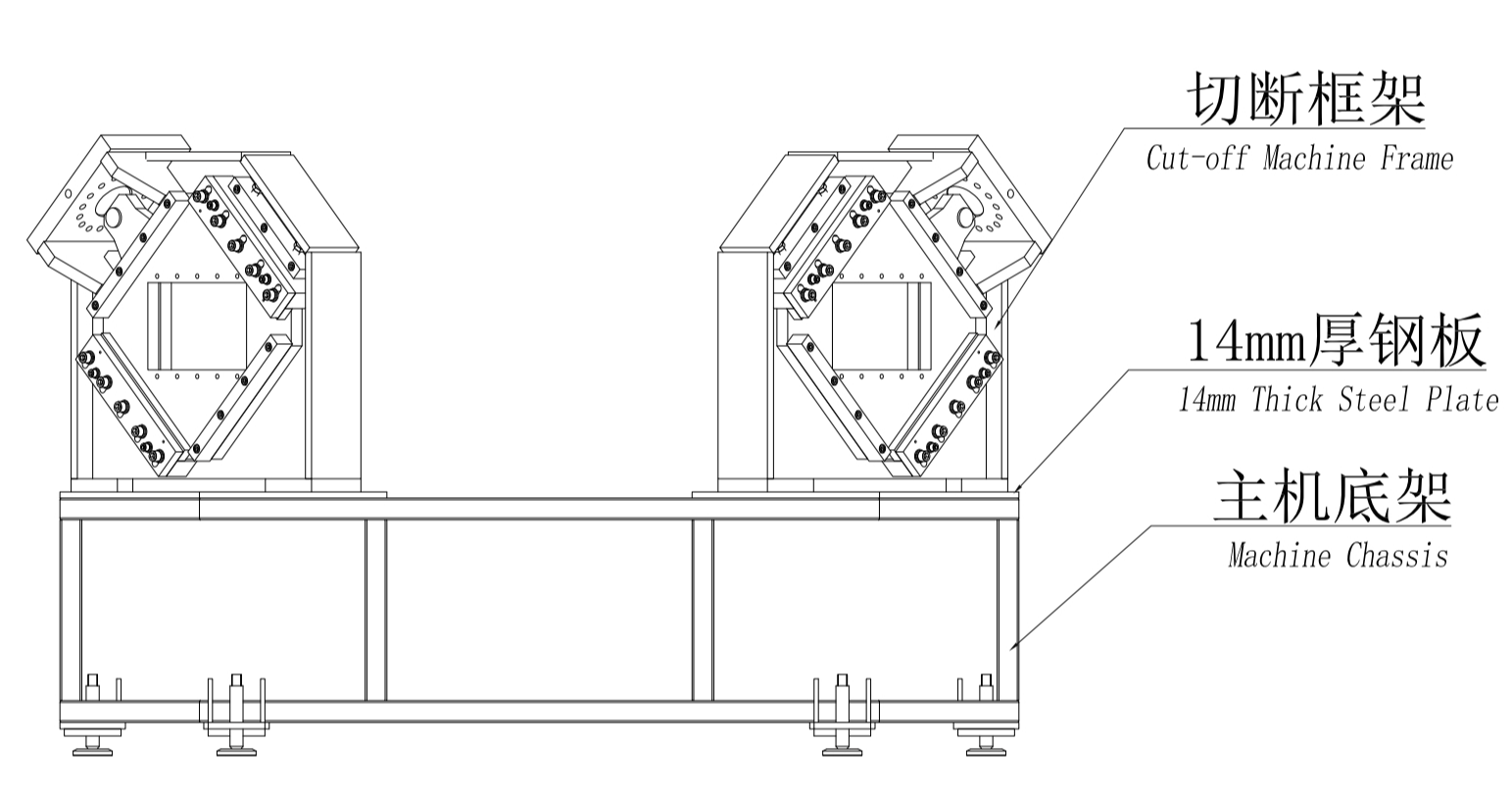

1、主機床身：設備主體結構，是設備的“脊椎骨”

● 主機底架采用方管拼焊而成，拼焊結構經過專業的受力分析，確保平穩扎實；

● 切刀刀架按45°角放置，無需進行角度調節；

● 切刀刀架和底架之間加鋪14mm厚鋼板，確保切斷的水平面；

● 一左一右的框架設計，沖剪完畢即可拼焊，無需二次加工；

● 機架預留有液壓站、電控系統位置，合理利用空白區域，最小化主機體積，小巧精致；

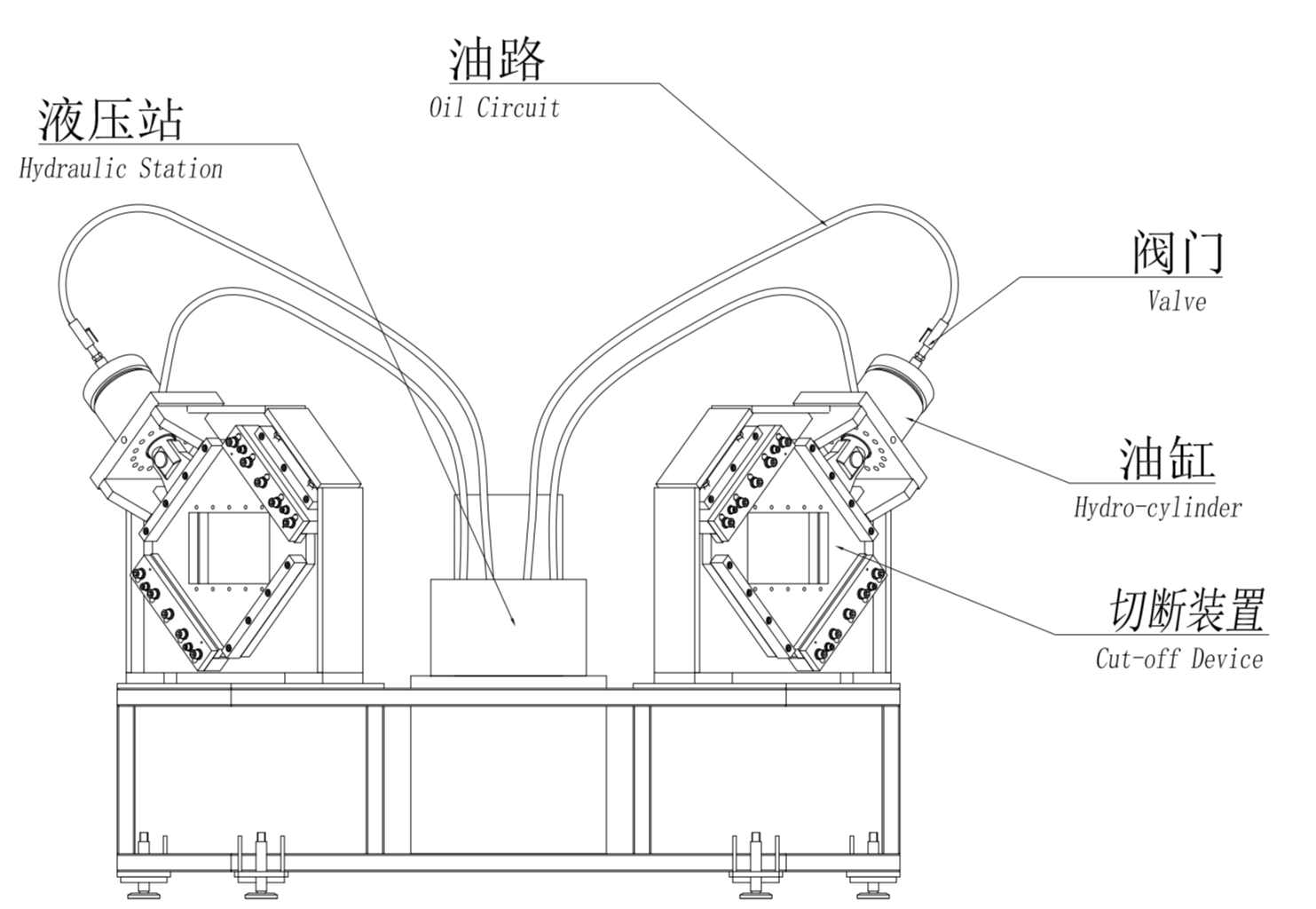

2、沖剪裝置：用于沖壓的動力輸出

●  沖剪方式采用液壓加壓的方式進行沖剪，力道更大，表面無毛刺；

●  各液壓元件均采用進口或國內一線品牌產品，經久耐用；

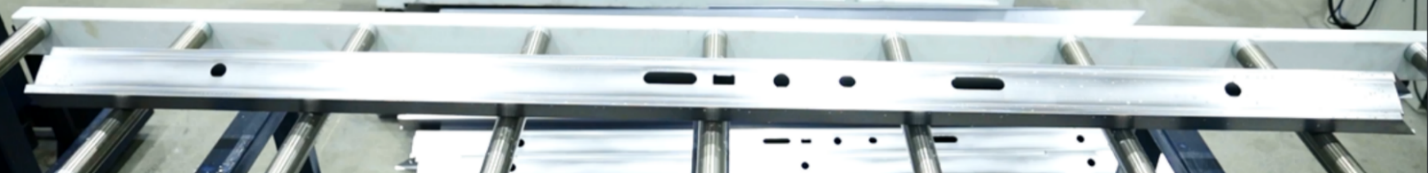

3、切斷模具：45°切斷的模具，可按需定制

●  切刀模具采用Cr12Mov材質，線切割加工而成，契合所需框型，同時經久耐用；

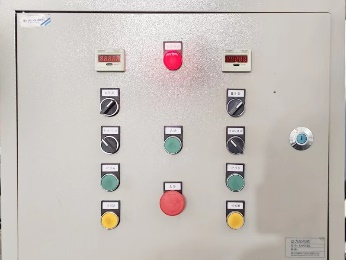

4、電控系統：設備控制系統，是設備的大腦

●  腳踏沖壓，操作簡便，一教就會，對工人技能需求低；

隨機資料

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
